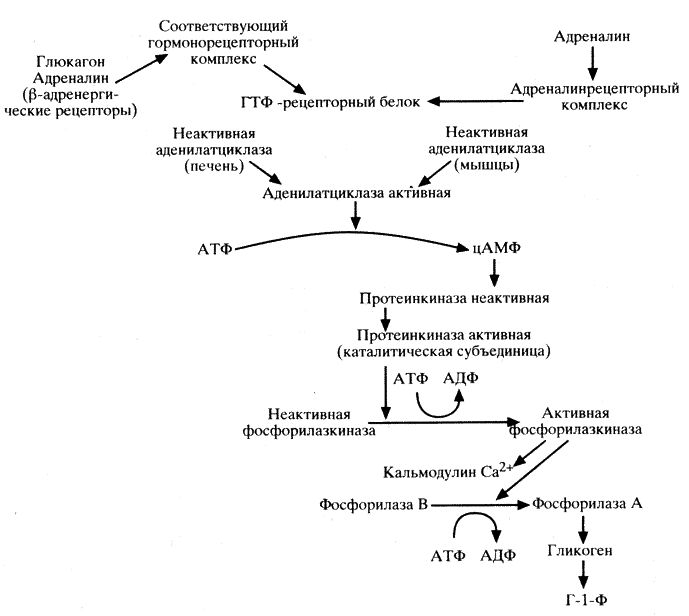

Схема 4

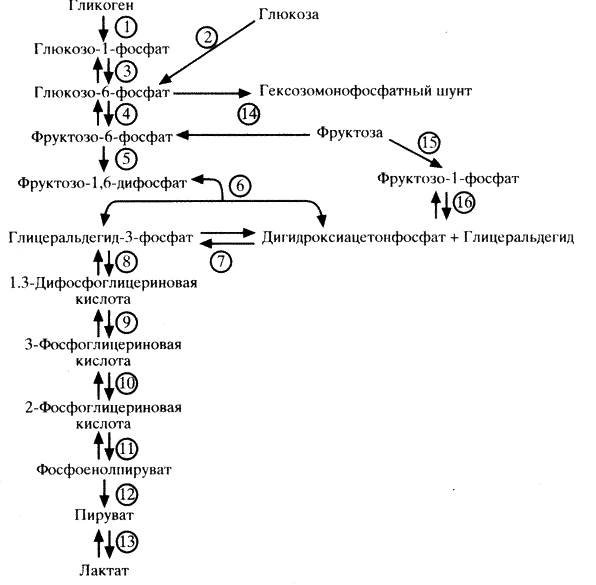

Схема 5
1 – фосфорилаза; 2 – гексокиназа; 3 – фосфоглюкомутаза; 4 – гексофосфатизомераза; 5 – фосфофруктокиназа; 6 – альдолаза; 7 – трифосфат изомераза; 8 – глицеральдегидфосфатдегидрогеназа; 9 – фосфоглицераткиназа; 10 – фосфоглицеромутаза; 11 – енолаза; 12 – пируваткиназа; 13 – лактатдегидрогеназа; 14 – гексокиназа; 15 – кетогексокиназа; 16 – кетозо-1-фосфатальдолаза.

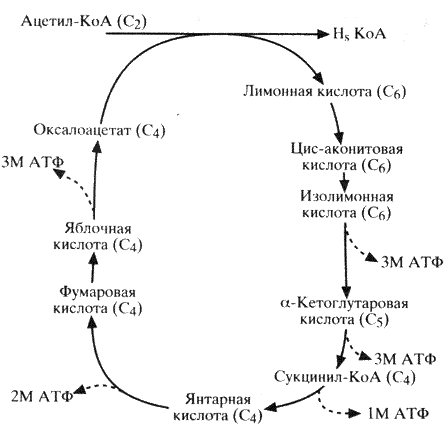

Схема 6

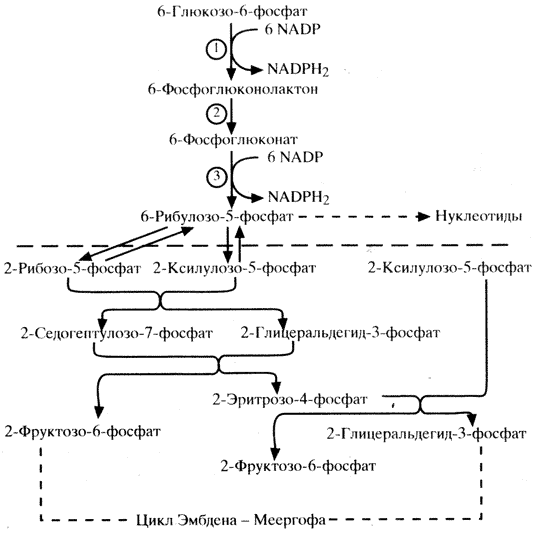

Схема 7
1 – глюкозо-6-фосфатдегидрогеназа; 2 – глюконолактоназа; 3 – фосфоглюконатдегидрогеназа.

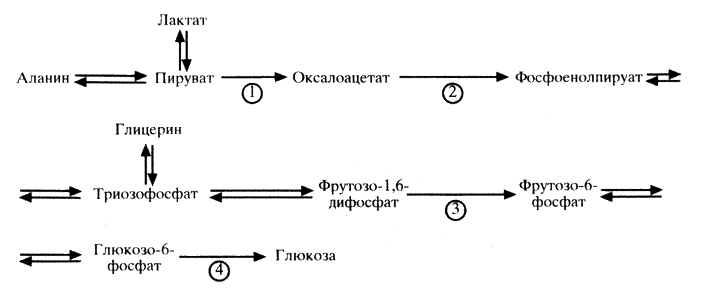

Схема 8
1 – пируваткарбоксилаза; 2 – фосфоенолпируваткарбоксилаза; 3 – фруктозо-1,6-дифосфатаза; 4 – глюкозо- 6-фосфатаза.

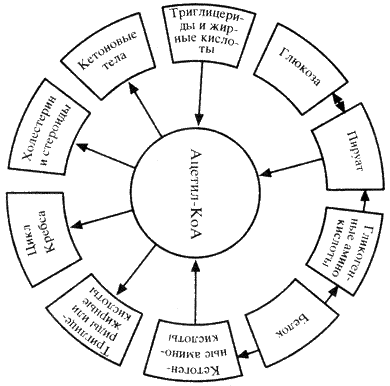

Схема 9

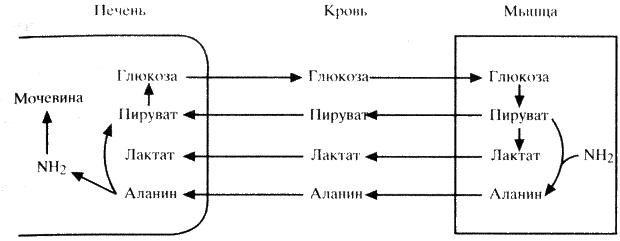

Схема 11
